表面计量学简介

_{肉眼、指尖和低分辨率光学显微镜通常可快速评估宏观特征和大缺陷。然而，精细表面轮廓和形貌的详细测量需要先进的表面表征技术。}

_{可使用各种高分辨率技术，通过二维或三维（2D或3D）测量来确定表面形貌。为特定目的选择合适的技术非常重要，因为它们都有其优势和局限性。在这里，我们仅介绍材料科学中一些最广泛使用的方法，例如表面探针（触针、AFM）、光学与干涉测量方法和电子束方法。}

_{测量落在表面线轮廓或区域上的点的垂直（z）高度，并显示表面的2D轮廓或3D图。使用定义的统计分析方法分析数据，所得值用作表征表面形貌的参数，更具体地说，即表面粗糙度、波纹度、层次和缺陷。}

_{可使用各种方法获取2D或3D的表面形貌图像。最常用的是[1-3]：}

• _{接触/非接触式轮廓测量法和探针显微镜，其中形貌数据通过表面上的精细探针扫描来收集；}
• _{使用光的干涉测量、聚焦和相位检测或共聚焦显微镜的光学轮廓测量法；以及}
• _{使用通常需要特殊软件来显示3D形貌的扫描电子显微镜（SEM）。}

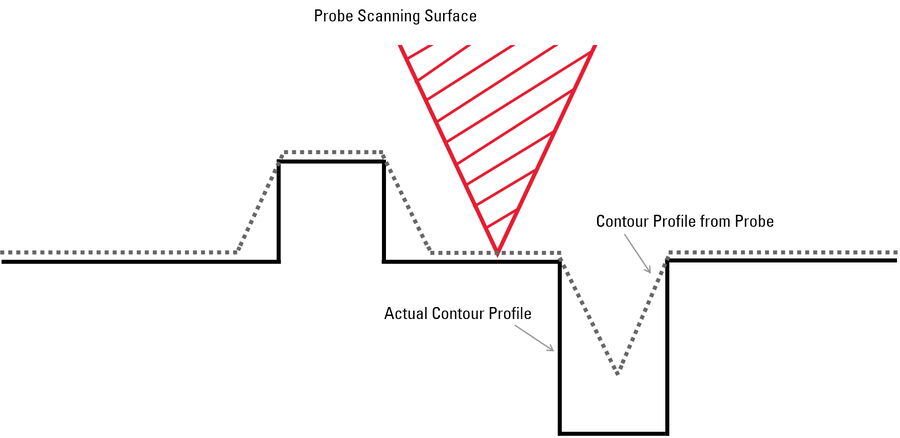

_{常用的探针成像方法是原子力显微镜（AFM）。虽然其可获得非常高的横向（XY）和垂直（Z）分辨率，但获取形貌数据非常缓慢，且存在表面改变或损坏的风险。此外，由于磨损和污染，探针的形状和尺寸可能在扫描期间发生改变。这种现象会影响所获取表面形貌中特征的外观，因为探针和特征几何形状混合在一起，这是一种卷积[4]。下图1显示了一个示例。通过AFM获取良好结果，还要求用户拥有一定的经验。}

表面表征的光学方法可以具有高垂直（z）分辨率，但不如探针方法或电子显微镜的横向（xy）分辨率。但是形貌采集快得多。这意味着光学方法可提供大面积的表面形貌数据，使其更适用于可靠、准确的统计分析。

SEM也可获得非常高的分辨率，但在真空室中进行成像。如果材料的导电性不够，则在电子束中会发生充电，因此样品必须涂一层导电膜。采集图像通常会很耗时。

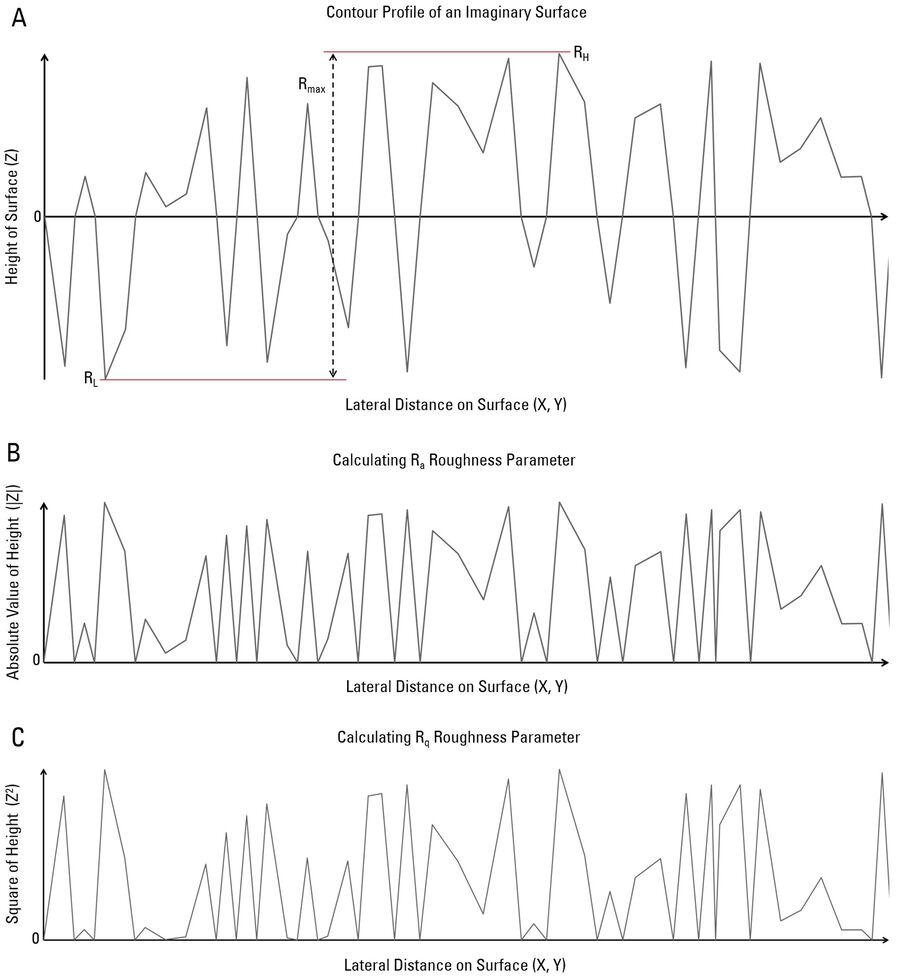

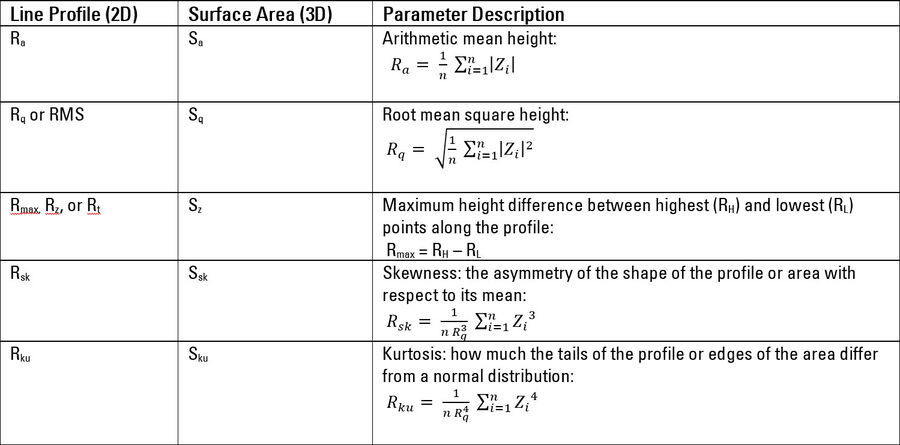

_{表面不规则性，其在表面上形成主要粗糙度图案。较小的表面粗糙度值表示较小和/或较少的不规则性。下表1提供了表面粗糙度的指示参数示例[1，2，5，6]。另见图2和图3。}

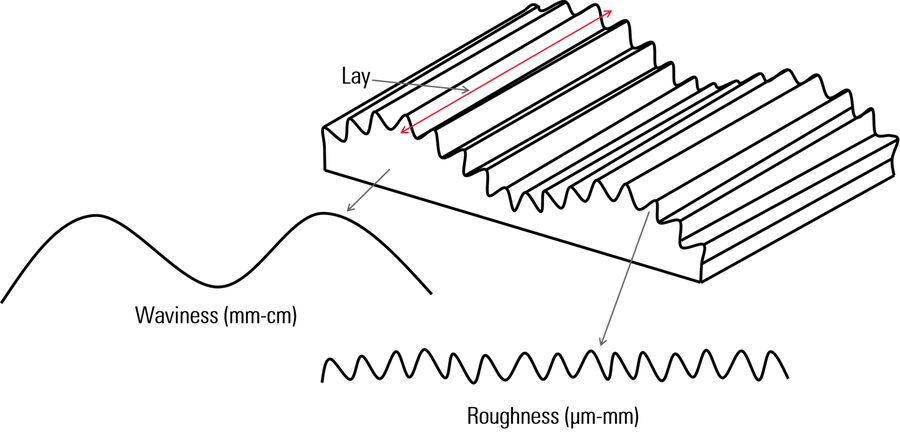

_{一种测量表面不规则性的量度，其间距大于测量粗糙度的主要图案的间距（空间频率范围更低）[1，2，5，6]。图3中显示了了任意表面形貌的波纹度。}

_{通常由材料制造方法确定的主要表面图案的方向[1，2，5，6]。纹理纵横比（Str）[7]是表示表面是各向同性还是各向异性的空间参数，可用于确定表面的层次。图3显示了任意表面形貌的层次示意图。}

_{特定原因（如划痕、裂纹等）引起的表面上罕见、孤立的不规则性[1，2，5，6]。}

_{对于产品质量的表面检查，以确保所制造部件和组件的可靠性和寿命，特别是对于表面形貌（也称为纹理或光洁度）等方面，这促进了国际和区域标准的发展[3，5，6]。早期标准是具有已知形貌的参考表面，其可以与其他表面进行定性比较。后来开发了带触针的仪器，可在扫描表面时测量峰值和谷值，[3]催生了基于平均粗糙度（Ra）测量值的第一标准。}

_{电子电路的进一步创新和模拟输出的数字化导致了可采集和记录高分辨率形貌的2D和3D测量。}

_{这些进步有助于开发用于定义形貌/纹理参数的各种标准。表2显示了目前在全球范围内使用的一些表面纹理标准示例[5，6]。}

表2：表面形貌

_{表面计量学是科学和工程的一个重要领域，涉及表面形貌（也称为纹理或光洁度）的精确、代表性表征。其涉及表面的微米级和亚微米级特性测量。表面形貌对用于制造组件、部件和产品的材料的机械、热、光学和电气性能具有关键影响。本报告讨论了几种重要的表面计量技术和常用的形貌或纹理参数，例如粗糙度、波纹度和层次。此外，还概述了表面形貌或纹理的国际和区域标准。}
