Explore the features of the THUNDER Imager Live Cell and 3D Assay

THUNDER Imager

Show details

Explore the features of the THUNDER Imager Live Cell and 3D Assay with our interactive image map

Click on the + buttons to experience the technical highlights that support your fluorescence microscopy applications with high resolution imaging and optimal physiological conditions for your live cell cultures.

1 THUNDER Imager 3D Assay

Show details

2 THUNDER Imager Live Cell with Incubator

Show details

3 THUNDER Imager Live Cell

Show details

THUNDER Imager Live Cell was for me the perfect solution to get very high-quality images and also spend little time because it's just so fast to acquire each individual slide. By using THUNDER’s Large Volume Computational Clearing, I was able to remove this typical widefield haze and distinguish between background and signal. And that gave me the perfect starting point for my downstream analysis.

Yassin Harim, PHD Student, German Cancer Research Center (DKFZ), Heidelberg, Germany


Watch the Interview

达到高通量,获得更好的统计数据和工作流程效率

为您的 3D 细胞培养试验实现自动化,高效研究新一代疾病模型。THUNDER 能助您对肺器官等大体积样品进行高速成像。此外,自动化还能在繁琐的实验中将用户的操作步骤减至最低。

您将:

  • 在更短的时间内获得精确可靠的数据
  • 获得更高的通量
  • 获得更好的统计和结果

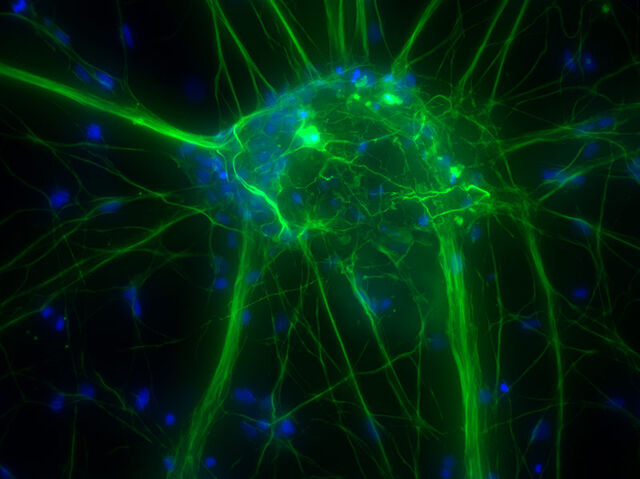

培养的皮层神经元 (宽场原始数据) 使用 THUNDER Imager 3D Cell Culture 摄取

Optimal physiological conditions – minimum light exposure

For 3D cell culture, observing the true physiology is paramount for meaningful results. Typically, you want to investigate your cells while they are in a close to natural state by optimizing experimental conditions, e.g., the lowest light intensity and shortest exposure times possible.

THUNDER Imager Live Cell meets these demands with a high-end LED source that has a small bandwidth optimized for excitation. Even with low illumination and short exposure times, the sensitive high-end sCMOS camera delivers meaningful image information thanks to a quantum efficiency of up to 82%.

To further reduce exposure of the sample to light, illumination is limited to the actual recording time. The camera shutter is synchronized with the high-speed (20 µs switching time) Lumencor LED light source to minimize photobleaching.

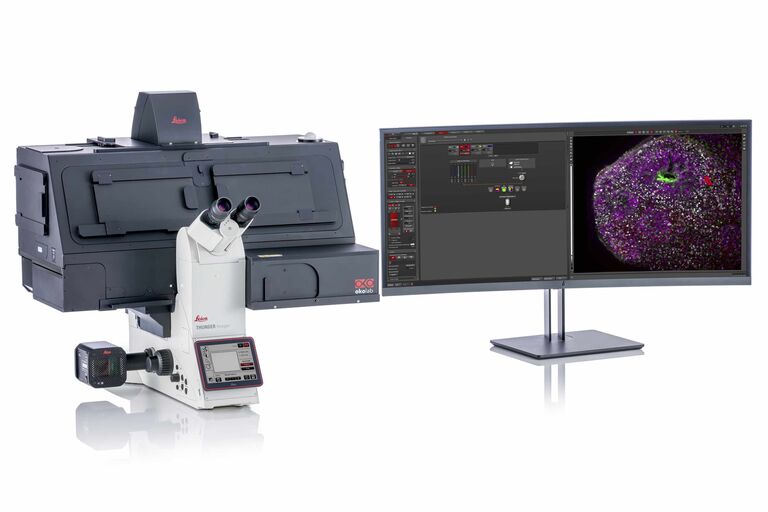

[Translate to chinese:] THUNDER Imager Live Cell is based on a fully motorized DMi8 microscope, Quantum Stage, highly sensitive K8 camera, and multi-line, high-intensity fluorescence LED light source. It is optimized for fast and precise multi-position, multi-channel imaging of 3D cell cultures.
[Translate to chinese:] THUNDER Imager Live Cell is based on a fully motorized DMi8 microscope, Quantum Stage, highly sensitive K8 camera, and multi-line, high-intensity fluorescence LED light source. It is optimized for fast and precise multi-position, multi-channel imaging of 3D cell cultures.

找到适合您的 THUNDER 成像系统

无论您是寻找特别适合某个特定应用的专用高端成像系统,还是寻找用不同样本进行各类实验的多样化实验室解决方案,我们都可为您提供合适的产品。

下面是一些展示 THUNDER 优势的精选应用示例:

小鼠视网膜

Show details

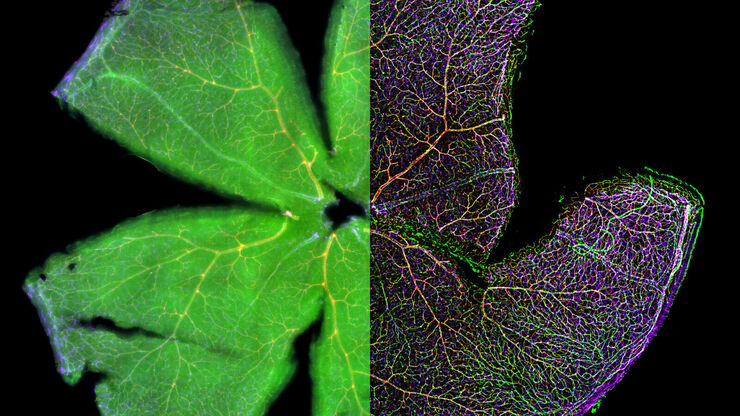

用 THUNDER技术得到可靠量化的整个小鼠视网膜数据

视网膜成像的定量分析方法通常注重于提供视网膜形态和功能的综合描述。视网膜异常以及转化临床应用都需要可靠的工作流程来重现转基因靶点筛选。因此,形态学的重复成像需要能够持续重现准确结果的系统解决方案。使用 THUNDER Imager 3D Assay,您可以清晰地观察形态以及可靠地计算细胞内部细节,例如视网膜中的单个细胞核分布。

THUNDER Imager 3D Assay可为您提供以下优势

  • 立即去除模糊,帮助您观察到更多细胞内部细节
  • 通过宽场方法获得更大的可利用深度
  • 可靠量化
  • 可立即用于特定的工作流程分析

THUNDER Imager 3D Assay配置

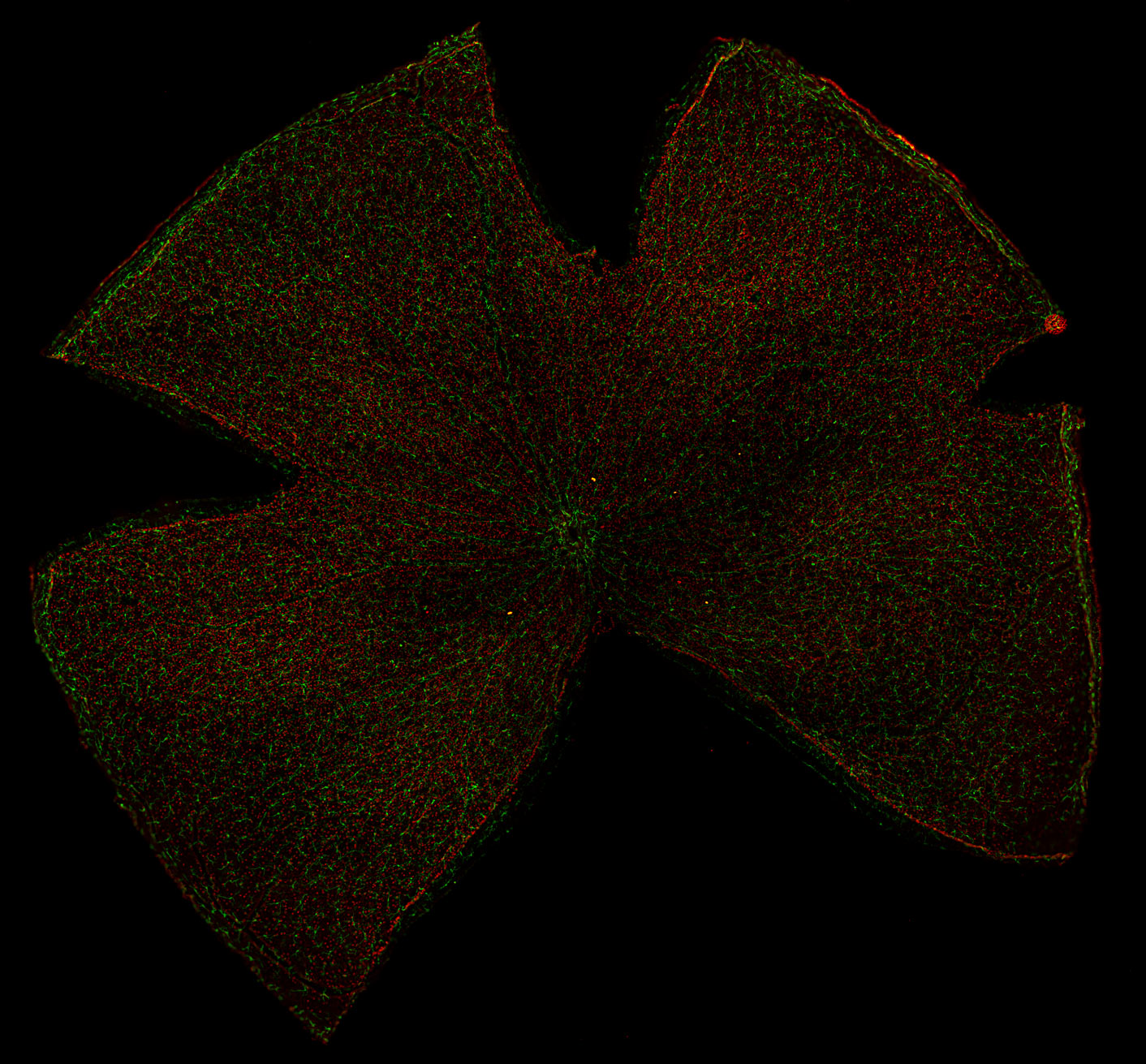

对照组瑞士成年小鼠全组织视网膜,显示 Iba1 + 小胶质细胞(Alexa Fluor® 488 绿色荧光染色)和 Brn3a + 视网膜神经节细胞(Alexa Fluor® 594 红色荧光染色)。图片由西班牙 Murcia 大学的实验眼科学小组提供。
对照组瑞士成年小鼠全组织视网膜,显示 Iba1 + 小胶质细胞(Alexa Fluor® 488 绿色荧光染色)和 Brn3a + 视网膜神经节细胞(Alexa Fluor® 594 红色荧光染色)。图片由西班牙 Murcia 大学的实验眼科学小组提供。

大脑类器官

Show details

使用THUNDER Imager Live Cell进行大脑类器官可视化成像

作为新型模式系统,大脑类器官可用于研究人类大脑的发育和疾病。这些自组装式三维细胞结构通常通过多重转基因标记物成像进行表征。这些工作流程中的典型挑战是及时量化分子动力学,同时保持生理条件并在低信号水平下依然能达到样本深度。因此,THUNDER Imager Live Cell适合用于研究接近生理条件的类器官的发育,因为我们的 LED 光源有助于最大限度地减少光漂白。此外,即使蛋白质信号水平低,也可以定时检测而无需改变样本载体。

THUNDER Imager Live Cell可为您提供以下优势

  • 可以观察塑料底培养皿中的样本,使您的工作流程更高效
  • 能够通过高量子效率(QE)相机检测分子的低信号
  • 采用宽场方法和精确的定时 LED 照明,因此光漂白低,样本扰动小

THUNDER Imager Live Cell配置

细胞核(DAPI)、p-vimentin(AF488)、DCX(AF568)、PAX6(AF647)。未经透明化处理的人脑类器官(4种颜色);图片由德国Erlangen大学医院的Atria Kavyanifar硕士提供(由Lie教授、Wiener教授督导)。

外植体延时成像

Show details

长时间活细胞延时成像中的低光毒性

外植体细胞培养通常难以进行成像实验,因为它们需要稳定的细胞培养环境和低光毒性的成像条件。美国弗吉尼亚大学 Laura Shankman 博士的外植体细胞培养成像实例显示了腹主动脉细胞如何在48小时内稳定成像。THUNDER Imager Live Cell 为微创和活细胞准确成像实验提供完整的显微镜成像系统。凭借快速的高量子效率相机选项、准确的载物台、可调 LED 光源、减少宽场图像中离焦模糊现象的计算清除技术(Computational Clearing)以及易于使用的 LAS X 软件进行自动成像和分析工作流程,可以高效地执行敏感的细胞培养实验。

THUNDER Imager Live Cell 提供的优势

  • 可通过准确的活细胞成像实验跟踪细胞的快速运动
  • 低光毒性可确保敏感的活细胞培养,即使在长时间实验中也是如此
  • 加快活细胞成像工作流程,实现自动化定量和分析

THUNDER Imager Live Cell 配置

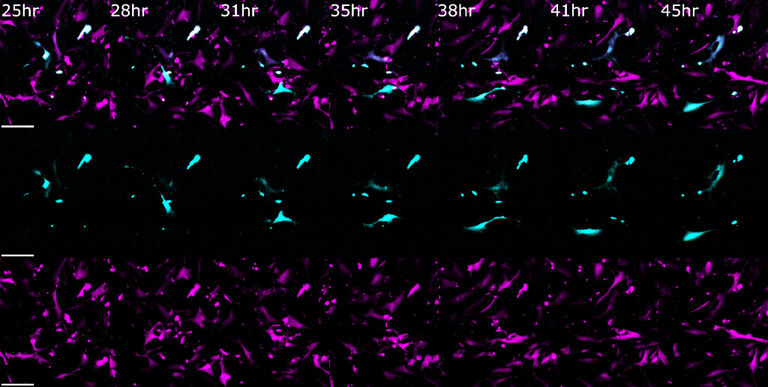

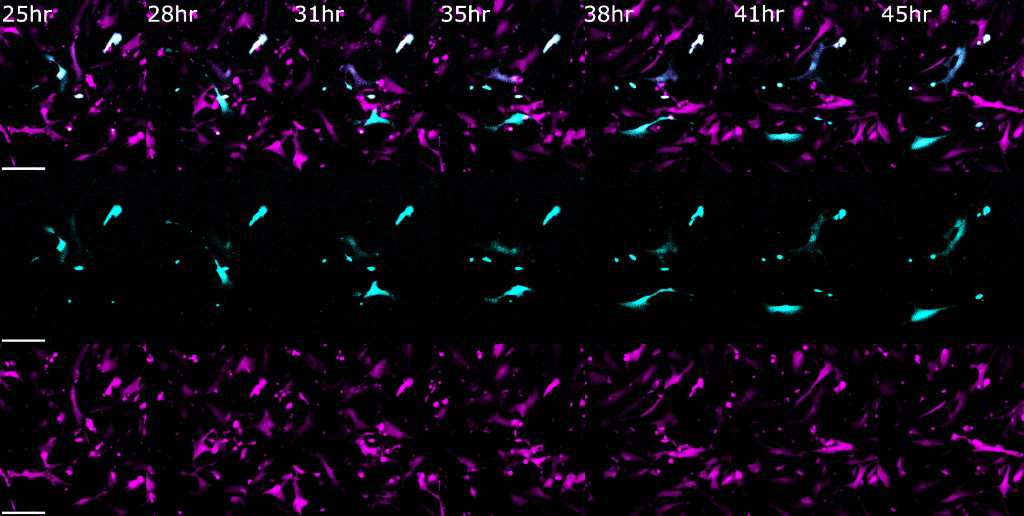

培养一周的腹主动脉外植体,在凝胶覆盖的#1.5腔室载玻片上48小时成像。小鼠进行了平滑肌细胞特定表达的 tdtomato 的基因编码。转录后,平滑肌细胞去除 tdtomato,并开始表达 eGFP。
培养一周的腹主动脉外植体,在凝胶覆盖的#1.5腔室载玻片上48小时成像。小鼠进行了平滑肌细胞特定表达的 tdtomato 的基因编码。转录后,平滑肌细胞去除 tdtomato,并开始表达 eGFP。

在观察活细胞培养时保持合适的环境

THUNDER Imager Live Cell拥有您所需要的一切,能使细胞保持在接近自然的状态。该培养装置可确保最佳的活细胞培养生理条件,如系统稳定性、湿度、温度和二氧化碳水平(pH值)。

得益于水镜自动加水装置,即使在做长期实验时,您也可以在多孔板工作流程中使用水浸式物镜。水浸式物镜能够实现更高的光收集,从而获得更高对比度和分辨率的细胞图像。

掌控时延多位置实验: 跟踪细胞变化

THUNDER Imager Live Cell提供细胞培养多孔板实验所需的速度和可靠性。例如,在跟踪球状体和类器官的生长和发育时,它的速度和可靠性使您能够获得出色的结果。

使用这台THUNDER成像系统,可以完成准确的时延多位置实验,跟踪细胞变化,这是因为:

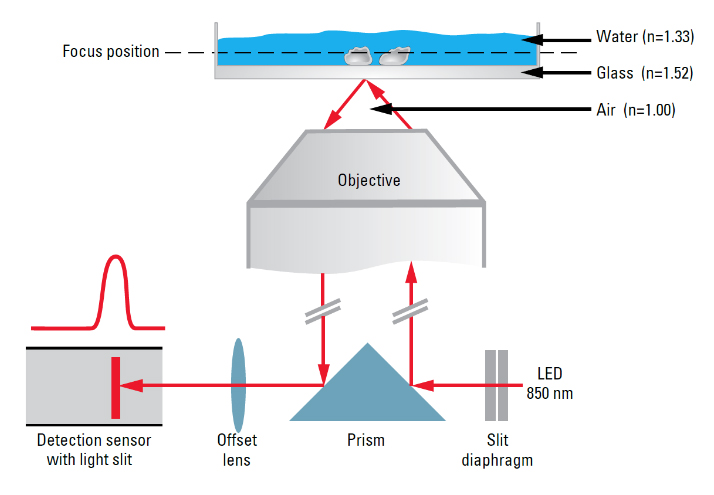

  • 通过自适应聚焦控制(AFC)功能实现了可靠的偏移修正
  • 软件自动对焦可补偿样本位置的变化
  • 可重复的Z定位,精度高达20纳米(闭环对焦)

使用新的Quantum载物台在更短时间内获得更多数据点。它可以快速准确地移动到所有位置(例如每秒10个位置),具有出色的可重复性(< ±0.25微米),因为不存在任何抖动现象。

培养的 VERO 活细胞用 STAR488 Vimentin(绿色)、STAR580 Tom20(黄色)和 DAPI(蓝色)染色。样本由德国哥廷根Abberior GmbH公司提供。

发育中的斑马鱼胰腺

THUNDER 3D Assay 成像系统能够清楚地识别发育中的斑马鱼胰腺内的 α(绿色荧光蛋白)细胞和 β (mCardinal-red)细胞。

这个150层的Z轴层扫图像分别由蓝(Hoechst)、绿(GFP)、红(mCardinal)通道成像,全部影像在一分钟内完成。

通过最大限度减少光漂白、提供高性能成像和高通量数据,可以维持样本内部的生理条件,从而提高工作流程的执行效率。

发育中的斑马鱼胰腺 - 宽场图像 经过计算清除后 - THUNDER成像系统3D Assay

常规、可靠的数据采集

THUNDER Imager Live Cell始终保持对活细胞准确对焦,能够采集可靠的图像数据。

由于细胞的偏移、形态变化或生长,活细胞成像任务通常很棘手。偏移是由振动、机械蠕变或温度波动引起的。偏移和细胞变化都会降低所采集图像数据的可靠性,因为对焦变成一个问题。凭借自适应对焦控制(AFC)、闭环对焦和软件自动对焦,THUNDER Imager Live Cell能够可靠地保持多孔板实验的对焦。

清晰、快速地进行敏感样本成像

将 THUNDER 的离焦模糊去除功能与 TIRF 的优势相结合。对于细胞表面的动力学过程,全内反射荧光显微镜可提供出色的信号背景分离。

此处两个视频显示用 GFP-GRINCH 表达人胰岛素原的 ins-1 细胞。 在细胞培养中加入 KCL 后,产生胰岛素的细胞去极化,可以观察到残留的胰岛素与细胞质膜融合。

THUNDER Imager Live Cell 与 TIRF 相结合,能够以出色的清晰度、速度和成像参数控制对敏感的样本成像。

关于 Infinity TIRF 的更多信息

图片由美国弗吉尼亚大学Catherine Boyle博士提供

与活体流动保持一致速度来成像 – 细胞进程

活体代谢过程极快,尤其对于单细胞维度而言。如今大多数的活细胞成像实验都是在高速成像系统上完成的。

THUNDER Imager 3D Live Cell 和 THUNDER Imager 3D Cell Culture 能够一次完成全帧摄取,让您体验到高度灵敏、基于 sCMOS 摄像头的荧光系统的强大实力。

结合其高度灵敏性,THUNDER Imager 3D Live Cell 和 THUNDER Imager 3D Cell Culture 可实现高达 90 帧/秒的数据摄取速度,助您观察到快速的细胞活动。即使深入较厚的 3D 细胞团,它也能快速摄取清晰的图像数据。得益于可快速切换的外部滤色片转盘 (< 27 ms),即使在多发射波长的实验过程中,您也能始终掌握快速成像过程。

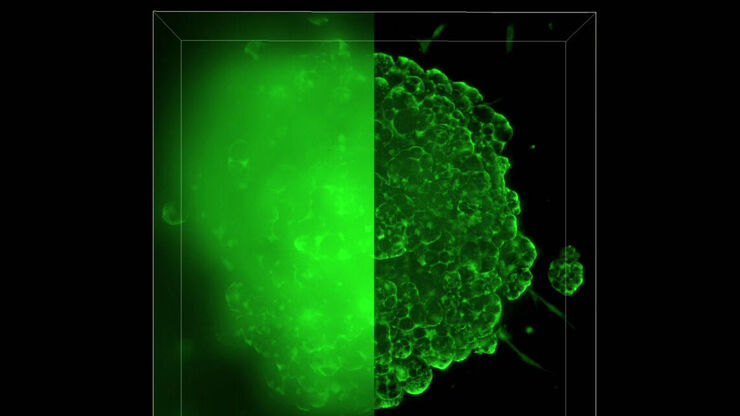

来自肺泡干细胞和祖细胞的小鼠肺类器官。样本提供方:德国巴德瑙海姆 (Bad Nauheim),马克斯·普朗克心肺研究所,Pumaree Kanrai博士。
